Паяльный фен: как сделать, обзор цен, фото
Опубликовано: 03.09.2018
При термической обработке в домашних условиях не всегда есть возможность использовать профессиональное сварочное оборудование. Паяльный фен – это специальное устройство, которое позволяет быстро соединить различные металлические детали и элементы схем.
Распиновка фена паяльного / паяльный фен как подключить
Как выбрать
Паяльный фен – это современное электрическое устройство, который позволяет разогревать металлические отводы до определенной температуры за относительно короткий срок. Благодаря простому принципу работы и качественной сборке этим устройство можно пользоваться как начинающим, так и профессиональным сварщикам. Стоит отметить, что его довольно редко используют в качестве самостоятельного устройства, т. к. помимо нагрева детали требуется точное направление. Поэтому большинство мастеров предпочитают применять на практике паяльные станции.
Фото: компактный паяльный фенПаяльная станция с феном – это полупрофессиональный нагревательный прибор, который представляет собой сварочный нагреватель с паяльником. Он предназначен для работы с различными элементами схем, компонентами электрических сетей или мелких термических обработок деталей.

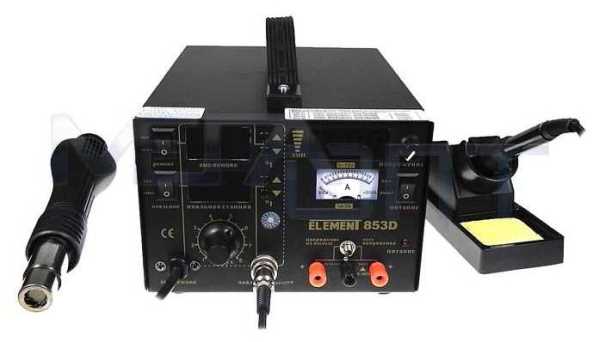

Станция elementДля того чтобы выбрать паяльный фен нужно определиться с родом выполняемых работ. Существуют разные диаметры паяльника, они могут варьироваться от 2 миллиметров до 5. Многие производители предлагают приобрести комплект насадок для нагревательного устройства.
Рассмотрим характеристики известных паяльных фенов, чтобы сделать правильный выбор:
BAKU 858D
Диапазон температур | 100–450°C |
Мощность | 700 Вт |
Напряжение | 220 В |
Воздушный поток | 120 л/мин |
Индикация | Цифровая |
Станция для бессвинцовой пайки AOYUE 2703A (можно паять как радиоэлементы, так и небольшие трубчатые детали):
Диапазон температур | от 100 °C до 480 °C |
Потребляемая мощность | 500 Вт |
Объем втягиваемого воздуха (макс.) | 23 л / мин |
Нагревательный элемент | металлическая спираль |
Тип насоса | диафрагменный |
Паяльный термовоздушный фен Element 858D (Элемент):
Мощность | 650 Вт |
Поток | 120 литров/мин |
Температура | 100-450 |
Сопротивление | 74 Ом |
Станция KADA 852D:
Мощность | 40 Вт |
Диапазон температур | 200-480 С |
Мощность | 550 Вт |
Тип | Компрессорный |
Скорость потока воздуха | 20 л/мин |
Ручной блок Yaxun YX8032 (УХ-8032) . Это лучший вариант для домашнего использования:
Номинальная мощность | 220–240В/250Вт. |
Температура воздушного потока | 100–420°C. |
Тип | Ручной компрессорный |
Инфракрасный фен-паяльник ACHI IR-6500 . Это универсальный ремонтный комплекс, предназначенный как для работы с различными платами и электронными схемами, так и для соединения металлических компонентов относительно большого диаметра. Характеристики:
Вид нагревателя | Инфракрасный |
Контроль температуры | Независимый, производится при помощи звукового сигнала |
Общая мощность | 1200 Вт |
Вид питания | От сети, переменный ток |
Дополнительные интерфейсы | USB |
Цифровой термофен Lukey 852D со встроенным паяльником:
Напряжение сети | 220–240 В |
Мощность | 350 Вт |
Мощность компрессора | 20 Вт |
Температура | 100–420 °C |
Компрессор | Диафрагменный, насосного типа |
Поток воздуха | 23 л/мин |
Производитель в комплекте с этим паяльным феном также предлагает 4 насадки для удобной работы на различных объектах.
Как сделать своими руками
Если нет желания покупать дорогостоящее устройство или же, напротив, заказывать паяльный фен из Китая, то Вы можете сделать это устройство своими руками.
Для того чтобы самостоятельно сделать простой паяльный фен, понадобятся чертежи и некоторые детали. Схема небольшого устройства представлена ниже:
Эскиз паяльного фенаДетали, которые могут понадобиться в реализации проекта, есть практически в каждом доме. Кроме того, их можно купить в ближайшем магазине электроники. Для нагнетания воздуха будет использоваться вентилятор от персонального компьютера. Чтобы провод не оторвался при работе от детали, его нужно прикрепить к блоку. Спираль нагревательного элемента рекомендуется сделать из нихромовой проволоки. Для этого просто намотайте проволоку на цилиндр нужного размера. Учтите, что одни вывод должен проходить через трубку.
Чертеж паяльного фенаДля корпуса понадобится резистор на 10 Вт. Его размер позволяет оборудовать небольшое нагревательное устройство, просто нужно освободить трубку от внутренних элементов. Обязательно изолируйте металлический корпус от нагревательных и проводящих элементов. Для этого можно использовать любую доступную изоляцию, но лучше всего себя зарекомендовала слюда.
Видео инструкция о том, как сделать паяльный фен своими руками.
Для воздуховода потребуется простая консервная банка, он вырезается из емкости. Края нужно подровнять, чтобы при работе они не нанесли вред острыми торцами. Для предотвращения нагревания воздуховода рекомендуется его обмотать стеклотканью – для этого нужно сделать 3 слоя. Ручка может быть изготовлена от тубы из-под шприца. Для соединения кабеля и нагревателя используются клеммники, их подбирают под размер провода.
Учитывая, что воздуховод – это самая сложная деталь конструкции, её разработку нужно оговорить пошагово:
Расположение этой детали устройства должно быть таким, чтобы трубка вентилятора соединялась с нагревательной спиралью; Для того чтобы подобрать размеры нужно воспользоваться чертежом развертки воздуховода. Рисунок развертка воздуховода Для точно выполнения желательно этот чертеж распечатать и по нему сделать шаблон по заранее заготовленной банке. Врезать можно простыми ножницами по металлу, допускаются небольшие отклонения; Дальше сборка напоминает конструктор. Вам нужно сделать отверстия в жести, после чего протянуть через неё провод питания. Он в дальнейшем соединится со спиралью нагревателя; После этого остается только собрать самодельный паяльный фен по чертежу и проверить его работоспособность.Такой термофен – это дешевый и простой вариант, который сможет сделать даже начинающий радиолюбитель. Также можно просто собрать готовую схему на плате Atmega по аналогичному чертежу. Вместо корпуса можно использовать заготовку из обычного фена для сушки волос.
Обзор цен
Купить паяльный фен можно в любом электротехническом магазине, его цена зависит от марки и типа устройства. Рассмотрим, сколько стоит станция LUKEY 852D+:
Город | Стоимость, у. е. |
Екатеринбург | 40 |
Челябинск | 40 |
СПб (Санкт-Петербург) | 45 |
Новосибирск | 40 |
Минск | 45 |
Москва | 45 |
Оплата, в зависимости от производителя и продавца, может осуществляться наложенным платежом, безналичным или рассроченным.
